Помехи
телевидению
Часть 2.
Эффективность работы
фильтра зависит от его конструктивеого
выполнения. Необходимо поместить элементы
фильтра в металлический корпус, лучше всего
фрезерованный латунный или спаянный из медного
листа (вполне приемлемые результаты получаются,
если корпус спаять из двусторонне
фольгированного стеклотекстолита). Между
звеньями фильтра нужно сделать перегородки,
хорошо припаяв их к стенкам корпуса. Катушки
лучше всего соединять между собой через
проходные конденсаторы, установленные на
перегородках (но можно и через выходные
изоляторы любого типа), корпуса входных и
выходных разьемов нужно хорошо соединить с
корпусом. Даже при использовании очень хорошего
фильтра помехи телевизорам иогут сохраняться,
если, например, плохо заделаны разьемы кабеля,
соединяющего передатцик с фильтра.
В антенный тракт фильтр гармоник
следует включать после измерителей
мощности и КСВ, т.к. они сами являются источниками
гармоник. После
фильтра перед антенным кабелем могут быть только
согласующие устр-ва
и переключатели.
В качестве примера приведем
описание практической конструкции фильтра. Было
выбрано число звеньев равным 6. Катушки намотаны
на оправку диаметром 18 мм эмалированным проводом
диаметром 2 мм виток к витку. Число витков - 5.
Конденсаторы - керамические или слюдяные любого

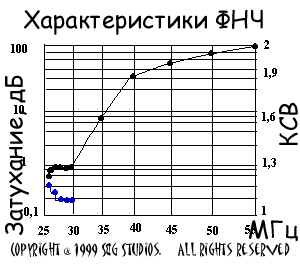

типа. Характеристики фильтра, измеренные с
помощью ИЧХ, приведены не рисунке.
Как видно из графика,
затухание на частоте 54 МГц достигает 90 дБ. Это
означает, что затухание трехзвенного фильтра
реально будет не хуже 45 дБ.
Гармоник передатчика могут
попадать в телевизоры соседей и через сеть. Чтобы
сделать простейший сетевой фильтр, намотайте
сетевой шнур блока питания вашей радиостанции
(оба провода вместе) на ферритовое кольцо
подходящего диаметра. Годится феррит любой
марки, а нужный размер кольца определяется
толщиной сетевого шнура. Если помехи
уменьшились, но не исчезли полностью, можно
сделать такой же фильтр на проводах питания
между радиостанцией и блоком питания.
Но вот Вы обзавелись фильтром
гармоник, навели полный порядок в фидерном
тракте своей радиостанции, изолировали
аппаратуру от сети, но помехи на телевизионном
экране не исчезли... Что делать дальше? Откуда они
берутся, ведь в эфир гармоники не излучаются?!
Такая ситуация возникает чаще всего в условиях
сельской местности, на границе уверенного приема
сигналов телецентра, но иногда и в городе, если
ваша антенна расположенна рядом с телевизионной,
помехи фильтром не убираются... Обьясняется это
тем, что большой по уровню сигнал частоты 27 МГц,
наводимый на телевизионную антенну, рождает
опасные гармоники на любых нелинейностях,
имеющихся в телевизионном приемном тракте.
Телевизионные антенны под влиянием атмосферных
условий подвергаются коррозии и плохие контакты
в местах соединений могут приобретать диодные
св-ва. Это первая причина гармоник. Вторая
возможность - недостаточная селективность
входных цепей телевизора или антенного
усилителя коллективной телевизионной антенны.
Для устранения помех в этом случае достаточно
установить на входе телевизора или антенного
усилителя фильтр верхних частот, который
пропускает частоты выше 50 МГц, но задерживает все
частоты ниже 30 МГц. Наиболее просто такой фильтр
можно изготовить, используя свойства магнитных
рамок малого размера. Схема такого фильтра
изображена на рисунке.
Телевизионной кабель перед входом телевизора разрезается, на концах срезается 5 мм оплетки и изоляции и центральные жилы припаиваются к оплетке кабеля (зачистить внешнюю изоляцию на расстоянии 150 мм от концов) таким образом, чтобы образовать петли диаметром около 50 мм. Оплетка на концах не должна соединяться ни с чем. Петли накладываются друг на друга через изоляционные прокладки (например из картона, пенопласта и т.п.) такой толщины, при которой шумов (в виде снега на экране) при приеме самого низкого по частоте канала телевидения еще не появляться. Вся конструкция скрепляется изоляционной лентой. Чем меньше магнитная связь между рамками, тем большее ослабление вносит фильтр на частоте 27 МГц. Подобный фильтр весьма эффективен для защиты от помех, несмотря на свою простоту и дешевизну.
